HXGN□-12型箱型固定式金屬封閉開關設備（簡稱環網柜）是額定電壓12kv，額定頻率50Hz的交流高壓成套電器裝置，主要用于三相交流環網，終端配電網和工業用電設備，起接受 、分配電能和等作用，它也適于裝入箱式變電站。
二.結構特點
1 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。
2 既可配FN12-10型壓氣式負荷開關、組合電器， 也可配FZN25-12 型真空負荷開關、組合電器， 且安裝尺寸完全一致。體積小，免維修，三相聯動結構，具有明顯的隔離斷口。
3 配FN12-10型負荷開關、組合電器， 其安裝方式靈活，可左右側裝、正裝、倒裝。
4 可手動和電動操作，并具遠動遙控功能。
5 設有完善可靠的機械聯動、聯鎖裝置，完全達到 "五防”功能。
6 采用聯動防護絕緣活門，遮擋帶電觸頭，確保人身安全。
7 采用正面操作維護，可靠墻安裝。
8 面門裝有觀察窗，可清楚觀察柜內元件工作狀況。
9 符合GB3906標準。

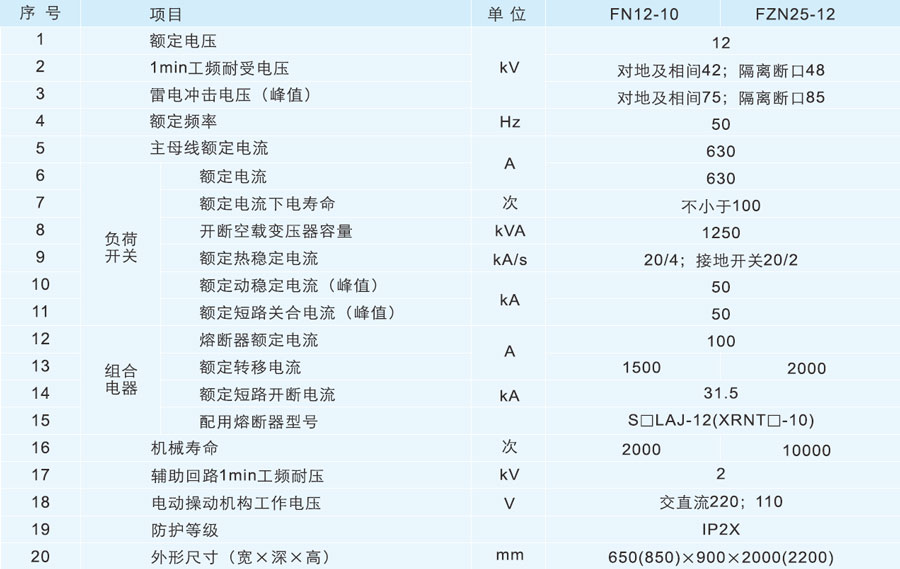

三.主要技術參數

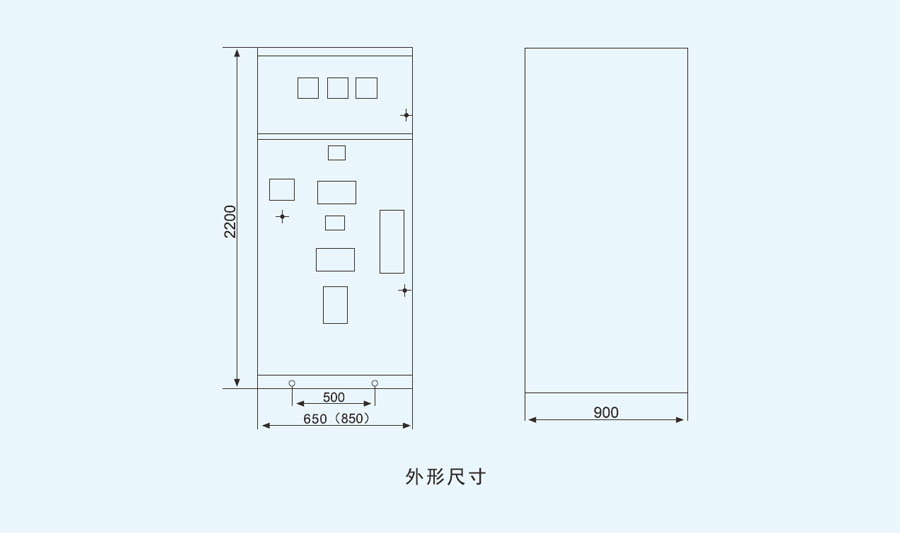

四、外形尺寸

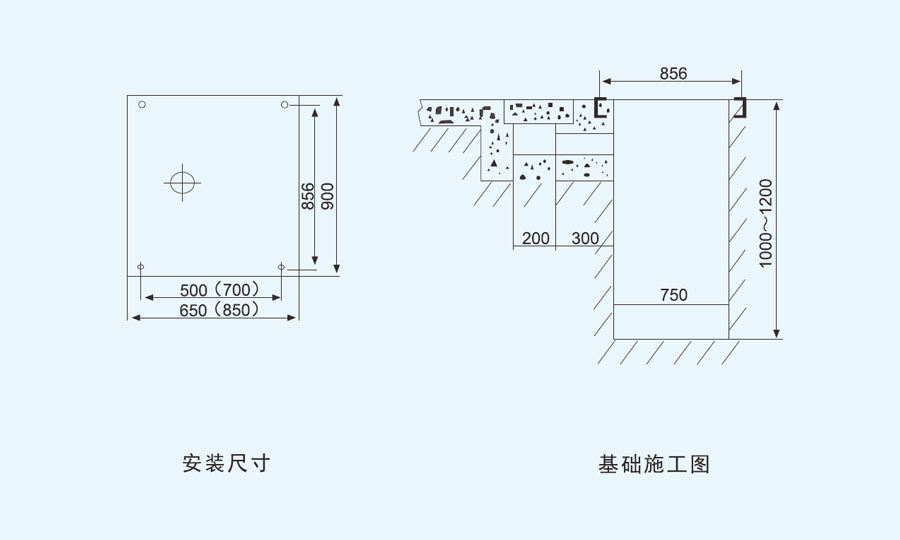

五、安裝尺寸
